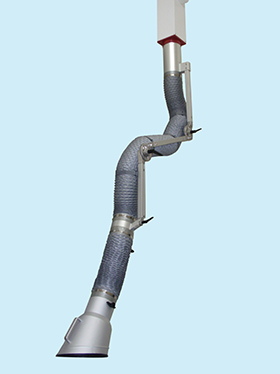

6吋屋頂型懸臂式萬向抽氣罩

EAR-6R

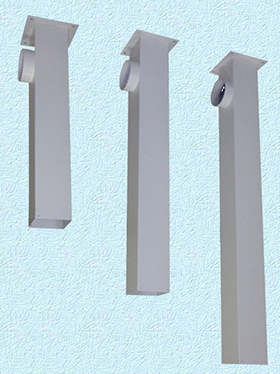

屋頂基座

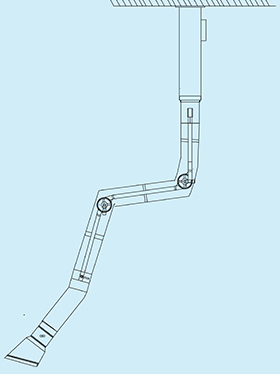

EAR-6R圖面

材質說明：

1. 懸臂式操作手臂

1.手臂材質:鋁擠型材質。
2.手臂關節：鋁合金材質，一體鑄造成型，關節內具防滑墊片，具調整把手，方便手臂之調整及固定。
3.手臂風管轉接管：鋁合金材質，輕易便能調整角度方向。
4.萬向抽氣風管：內部具特殊之上下左右調整關節，可以隨意調整抽氣罩之位置。

5.風管：ψ150mm，尼龍塑膠材質。

6.基座轉接頭材質：紅色防火塑膠材質

7.基座接管：鋁合金材質作固定鋁擠型手臂之用

1. 斜面狀抽氣罩

1.尺寸:ψ150/ψ265x420(L)mm

2.材質:鋁合金材質

3.風門開關：抽氣罩內具一鋁合金材質風門片，外部具旋鈕開關，方便調整風量大小。

4.罩口修飾條：TPV橡膠材質，達到罩口修飾封邊之效果。

1. 柱型懸吊支撐
2. 尺寸：

□175(W)x175(D)x750(H)mm

□175(W)x175(D)x1000(H)mm

□175(W)x175(D)x1250(H)mm

材質:

表面耐蝕處理之鍍鋅鐵材

2. 使用說明

為符合操作時之最大便利需求，第一與第二手臂之間有一定位關節，手臂下拉時可以直接定位防止下滑，第二與第三手臂之間有一活動關節，可以適當調整及固定手臂之角度，手臂風管之轉接管及萬向風管亦具有調整功能，方便調整抽氣罩至最接近污染源，以獲取最大之收集效果，並在使用完畢後可輕易縮起定位，以利操作場地之清理，導管頂部可作360度旋轉，抽氣罩具有可調式風門，可由外部旋轉鈕控制風量大小。
