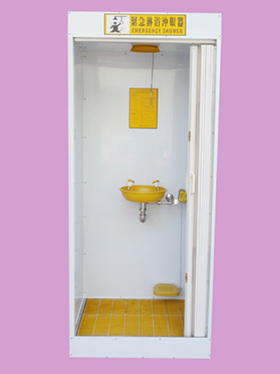

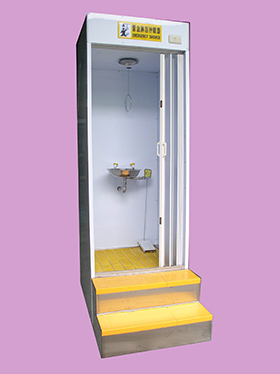

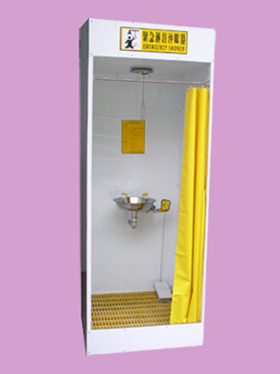

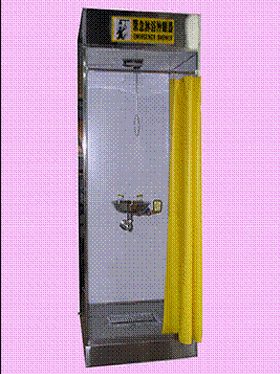

緊急淋浴沖眼站

型    號

ESE-R1

ESE-R2

隔板材質

SUS304#材質

瓷白色PP材質

外部尺寸

910(W) x 1010(D) x 2400(H)㎜

集水盤

全不銹鋼 SUS304#
材質尺寸 : 910(W)X1010(D)X150(H)mm

淋身器高

2150㎜

洗眼器高

1140㎜

設備口徑

設備入水管：1-1/4" SUS304# 不銹鋼管

設備排水管：     2" SUS304# 不銹鋼管

淋身器管徑：  3/4" SUS304# 不銹鋼管

洗眼器管徑：  3/8" SUS304# 不銹鋼管

噴頭型式

洗眼器噴頭為霧擴散式塑膠材質，噴頭尺寸Φ50㎜ x 44㎜，內層多孔不銹鋼過濾網片附黃色塑膠防塵蓋，洗眼盆尺寸Φ345㎜，抗 UV耐酸鹼黃色塑膠材質

淋身器噴頭為沖淋式，抗 UV 耐酸鹼黃色塑膠材質(外部尺寸Φ200㎜)

水    壓

1 kg/cm²以上

開關方式

淋身器為雙向固定式拉動開關

洗眼器為雙向固定式手推板及不銹鋼 8 字型鏈條連動腳踏板兩種開關方式

排水設計

左右兩側下方後面各具有一組2inch排水口，具可拆卸式濾網方便維護及清潔，一端附管塞，可依環境需求選擇排水端

指示名牌

300 x 220㎜，中英文指示及圖樣(以反光紙印刷)，貼在左右兩側，另正面上方有480 x 160㎜大小之指示名牌

快速操作

指引銘板

300x210mm防水塑膠材質，中英文字說明，及圖樣指示，貼在洗眼站正面背板，方便察看

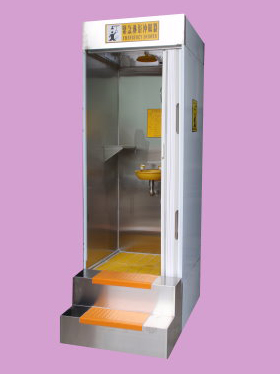

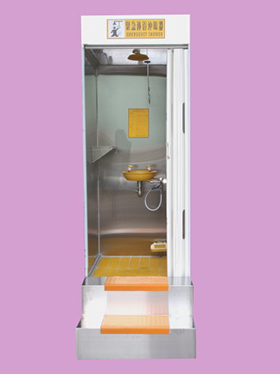

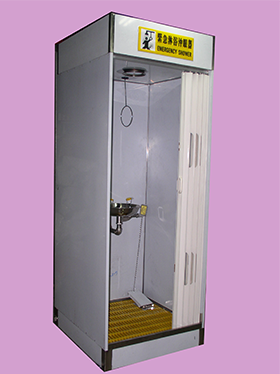

型   號

ESE-R1B

ESE-R2B

隔板材質

SUS304#材質

瓷白色PP板

外部尺寸

910(W)x1010(D)x2700(H)mm

淋身器高

2450mm

洗眼器高

1140mm

設備口徑

設備入水管：1-1/4" SUS304# 不銹鋼管

設備排水管：   1" SCH. 80 UPVC材質

淋身器管徑：  3/4" SUS304# 不銹鋼管

洗眼器管徑：  3/8" SUS304# 不銹鋼管

噴頭型式

洗眼器噴頭為霧擴散式塑膠材質，噴頭尺寸Φ50㎜ x 44㎜，內層多孔不銹鋼過濾網片，外部附有黃色塑膠防塵蓋，洗眼盆尺寸Ø345mm，抗UV耐酸鹼黃色塑膠材質

淋身器噴頭為沖淋式，抗UV耐酸鹼黃色塑膠材質(外部尺寸Φ200㎜)

水    壓

1 kg/cm²以上

開關方式

淋身器為雙向固定式拉動開關

洗眼器為雙向固定式手推板及特殊不銹鋼8字型鏈條連動腳踏板兩種開關方式

集 水 槽

使用全不銹鋼SUS304#材質，四周相接處，採用滿焊處理

腳 踏 板

格柵板型式，黃色FRP材質，可掀開方便維護及

清潔

指示名牌

300x220mm，中英文指示及圖樣（以反光紙印刷），貼在左右兩側，另正面上方另有480x160mm大小之指示名牌

快速操作

指引銘板

300x210mm，防水塑膠材質，中英文字說明及圖樣指示，貼在洗眼站正面背板，方便察看

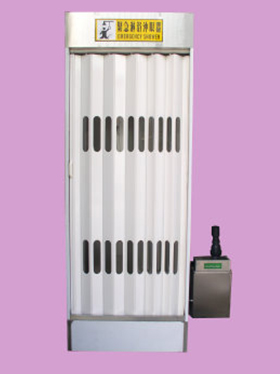

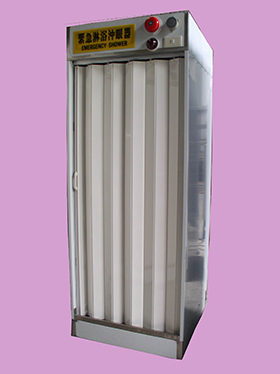

門    簾

使用摺疊式象牙白色塑膠拉門，具上下兩排半透明視窗，可輕易開閉，使用非常方便

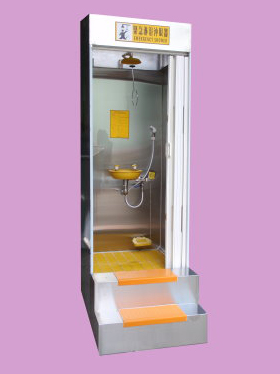

手把式

蓮蓬頭

洗眼器部分增加塑膠手把式蓮蓬頭及軟管，另加裝凡而開關，以方便使用

排水幫浦

1/2HP SUS304#材質，1Ø 110V，Head 7M，

流量：150  LPM
