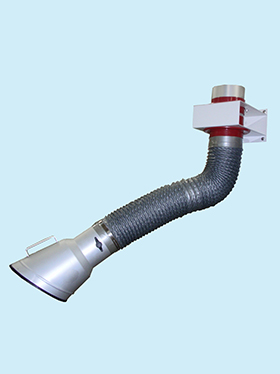

6吋壁掛型簡易式萬向抽氣罩

EAW-6

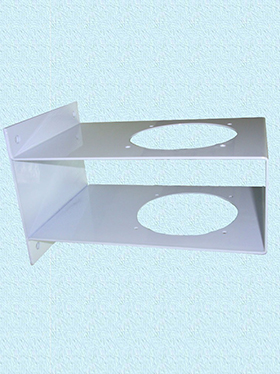

壁掛基座

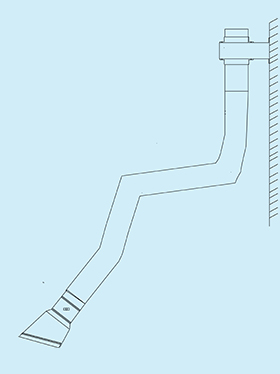

EAW-6圖面

材質說明：

1. 萬向操作風管臂
2. 1.萬向抽氣風管：分二部分，一部分銜接基座接管，一部分銜接抽氣罩，每 一部分內部皆具特殊之上下左右調整關節，可以隨意調整抽氣風管臂及抽氣罩之位置及角度。

2.風管：ψ150mm，尼龍塑膠材質。

3.基座轉接頭材質：紅色防火塑膠材質

4.基座接管：鋁合金材質，ψ150mm

1. 斜面狀抽氣罩

1.尺寸:ψ150/ψ265x420(L)mm

2.材質:鋁合金材質

3.風門開關：抽氣罩內具一鋁合金材質風門片，外部具旋鈕開關，方便調整風量大小。

4.罩口修飾條：TPV橡膠材質，達到罩口修飾封邊之效果。

1. 固定座

1.尺寸:321(L)x230(W)x164(H)mm

2.材質:表面耐蝕處理之鍍鋅鐵材

1. 使用說明
2. 為符合操作時之最大便利需求，風管臂可以調整管臂之高低位置，且能輕易調整彎曲之角度，亦可以調整抽氣罩之角度及位置之最接近污染源，以獲取最大之收集效果，並在使用完畢後可輕易縮起定位，以利操作場地之清理，導管頂部可作360度旋轉，抽氣罩具有可調式風門，可由外部旋轉鈕控制風量大小。
