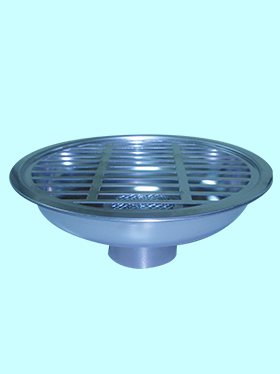

抽氣罩本體

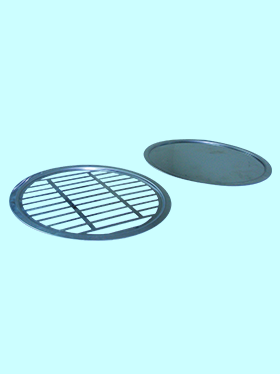

槽狀吸氣板及吸氣罩密封板

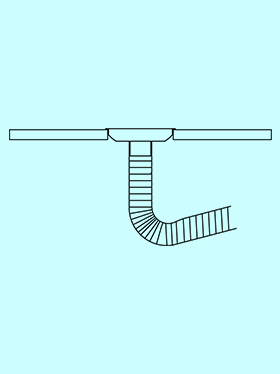

桌上崁入式示意圖
Model: DEH-200
DEH-200-2S
在工作現場，為減少排氣設備所佔有之空間，方便工作人員進行作業，特別設計此一抽氣罩，直接崁在桌面上，排氣管路在由下方直接銜接至排氣主管路及相關之廢氣處理設備。
另雙槽狀吸氣板設計，功能有二，其一乃同樣的抽氣量再增加抽氣速度，提升捕捉廢氣之效能。其二可減少每一抽氣點抽氣量，達到預期之抽氣效果，總抽氣量不變，可增加多個抽氣點，達到節能之成效。
Model: DEH-200
DEH-200-2S
規格說明
A.抽氣罩本體
1.外徑尺寸：直徑213mm
2.材質：不銹鋼SUS304#材質
3.排氣接管尺寸：2-1/2"
4.過濾網：盤內具一過濾網，不銹鋼SUS304#材質，抽取方便
B.槽狀吸氣板
a.多槽狀吸氣板-12橫槽
b.雙槽狀吸氣板-2橫槽
1.外徑尺寸：直徑213mm
2.材質：不銹鋼SUS304#材質
3.槽狀口範圍：直徑180mm
4.格柵孔寬度：直徑10mm
C.吸氣罩密封板
1.外徑尺寸：直徑213mm
2.材質：不銹鋼SUS304#材質
