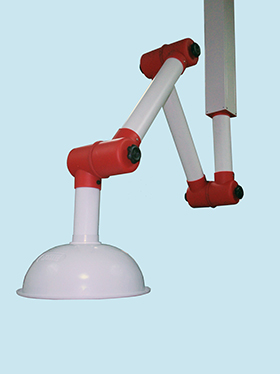

EAR-2R
懸吊式固定座

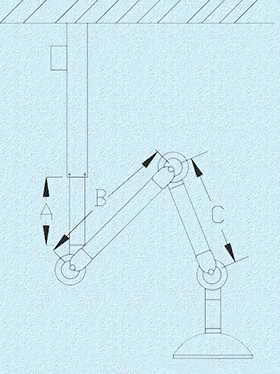

EAR-2R圖面說明

材質說明：

  1. 三段式伸縮導管
  2. 管徑：直徑50mm
  3. 導管材質：PVC防火材質
  4. 轉接頭材質：P.P.(聚丙烯)
  5. 說明：為符合操作時最大空間之需求，三段式伸縮導管具有三處可轉動之軸部，每一軸部具有可調之鬆緊鈕使設備可配合操作狀況，調整至最接近污染源，以獲取最大之收集效果，並在使用完畢後可輕易縮起，以利操作場地之清理，導管頂部可作360度旋轉，接近氣罩之軸部，並配有可調式閥門，可由外部旋轉鈕控制風量大小。
  2. 圓型氣罩
  3. 尺寸：直徑220mm
  4. 材質：P.P.(聚丙烯)
  5. 轉接頭材質：P.P.(聚丙烯)
  6. 說明：圓型氣罩配置於導管前緣，必要時可輕易拆下清洗，本材質耐酸鹼性佳

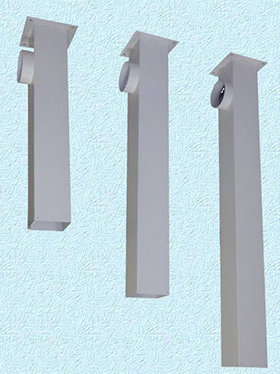

  2. 柱型懸吊支撐
  3. 尺寸：

□ 75(W)x75(D)x750(H)mm

□ 75(W)x75(D)x1000(H)mm

□ 75(W)x75(D)x1250(H)mm

  1. 材質：表面耐蝕處理之鍍鋅鐵材
  2. 說明：柱型支撐緊密連接三段式伸縮導管，導管可作360度旋轉，並可輕易拆卸，其作用在於使整體收集系統容易固定於天花板或其他支撐架上，尾端側面有一直徑80mm接管，有利聯接排氣管路串連後續處理設備，經處理後排放大氣中。
