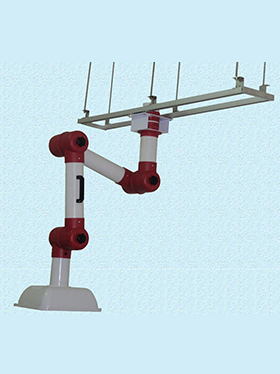

MEAR-4R
懸吊式活動軌道組

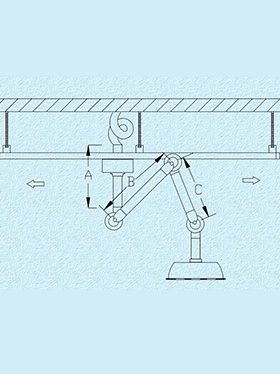

MEAR-4R圖面

材質說明：

  1. 三段式伸縮導管
  2. 管徑：直徑100mm
  3. 導管材質：PVC
  4. 轉接頭材質：P.P.(聚丙烯)
  5. 說明：為符合操作時最大空間之需求，可順著滑軌可滑動抽氣罩至較佳位置，三段式伸縮導管具有三處可轉動之軸部， 一軸部具有可調之鬆緊鈕使設備可配合操作狀況，調整至 最接近污染源，以獲取最大之收集效果，並在使用完畢後可輕易縮起，以利操作場地之清理，導管頂部可作360度旋轉，接近氣罩之軸部，並配有可調式閥門，可由外部旋 轉鈕控制風量大小。

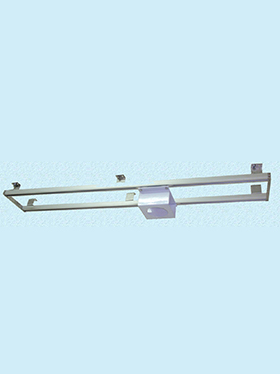

  1. 移動裝置
  2. 軌道：鋁合金材質，尺寸：32(D)x30(H)x1500(L)mm
  3. 2支移動輪：尼龍塑膠材質，耐磨壽命長，雙活動輪設計，平穩易移動
  4. 滑軌側邊聯結封板：不銹鋼SUS304#材質，尺寸：226(L)x30(D)x15(H)mm
  5. 懸吊固定ㄈ片：不銹鋼SUS304#材質，尺寸：50(L)x32(D)x54(H)mm
  7. 方形氣罩
  8. 尺寸：390(W)x390(D)x130/160(H)mm
  9. 材質：P.P.(聚丙烯)
  10. 轉接頭材質：P.P.(聚丙烯)
  11. 說明：方型氣罩配置於導管前緣，必要時可輕易拆下清洗，本材質耐酸鹼性佳
  2. 固定座
  3. 尺寸：220(L)x160(W)x89(H)mm，懸吊式固定座含PP材質接頭
