2 inch簡易型抽氣罩

EAT-2

EAW-2

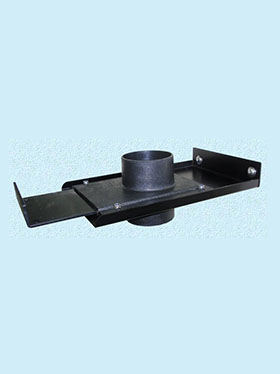

壁掛型固定座

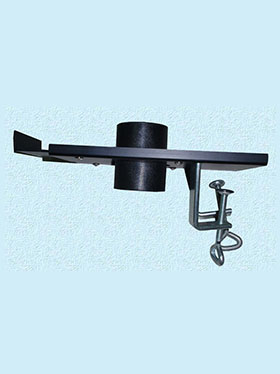

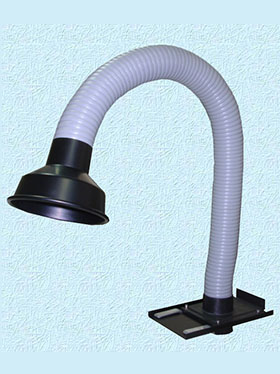

桌上型固定座

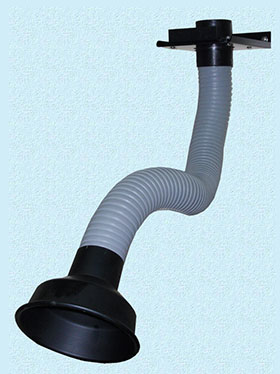

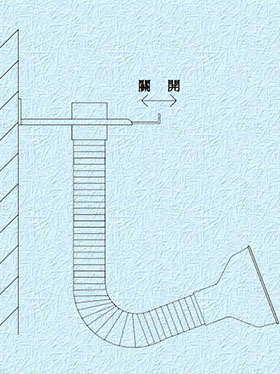

壁掛式示意圖

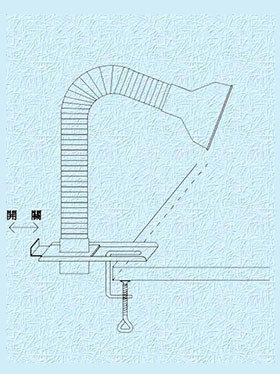

桌上型示意圖

材質說明：

1. 無段式伸縮導管
2. 管徑：直徑50mm
3. 導管材質：PVC
4. 轉接頭材質：黑色ABS塑膠材質
5. 說明：為符合操作時最大空間之需求，無段式伸縮導管，可任意彎折導管且定位不會下垂，使設備可配合操作狀況，調整

至最接近污染源，以獲取最大之收集效果，並在使用完畢後可輕易縮起，以利操作場地之清理，導管頂部可作360度三度空間隨意導引，使用上非常便利。

1. 圓形氣罩
2. 尺寸：直徑150mm
3. 材質：鋁合金材質，表面作特殊處理
4. 說明：圓型氣罩配置於導管前緣，必要時可輕易拆下清洗
6. 固定座
7. 尺寸：壁掛式--212(L)x134(W)x32(H)mm

           桌上型--225(L)x134(W)x10(H)mm

2. 材質：表面耐蝕處理之鋁合金材質
3. 風量調整：固定座上具風量調節開關，可任意調整風量大小
4. 排氣口銜接管管徑：2 ¹/₂〞
5. ㄈ型固定夾：ㄈ型開口尺寸約63(W)x15(D)x84(H)mm，下方具調整式螺(桌上型專用)   桿可任意旋轉調整及固定

6. 說明：支撐座緊密連接無段式伸縮導管，導管可作360度任意導引，並可輕易拆卸，其作用在於使整體收集系統容易固定於其支撐架上，經管道串連抽氣處理設備，處理後排放大氣中。
